国产精品一区二区三区精品,欧美婷婷久久五月精品三区,在线免费观看亚洲天堂av

国产精品熟女一区视频,男人天堂av在线成人av,人妻少妇一区二区三区,看全色黄大黄大色免费久久,美女精品国产一区二区三区,亚洲欧美一区二区不卡精品,一亚洲一区二区中文字幕,中文字幕一区精品日韩,人妻诱惑一区二区三区,国产美女高潮流白浆免费观看

新聞資訊

聯(lián)系我們

銷售電話：186-2131-7168
免費(fèi)咨詢：400-8118-928在線咨詢

首頁(yè) > 新聞資訊 >

免噴涂材料外觀有缺陷的解決方案

發(fā)布日期：2020-07-30 00:00:00　瀏覽次數(shù)：

因?yàn)槊鈬娡坎牧嫌泻芏嗟膬?yōu)勢(shì)，比如：通過(guò)直接注塑，實(shí)現(xiàn)特殊珠光、金屬光澤、閃耀、炫麗的外觀，不需表面修飾，可以完全回收，無(wú)污染，降低環(huán)境負(fù)擔(dān)，免去噴涂工藝，無(wú)需后處理，降低單位產(chǎn)品成本。因?yàn)檫@個(gè)有點(diǎn)使得免噴涂材料很受歡迎，但是在注塑的過(guò)程中也會(huì)出現(xiàn)各種各樣的問(wèn)題。

（1）化學(xué)反應(yīng)

珠光的表面金屬氧化物層與樹(shù)脂基材以及助劑之間的化學(xué)反應(yīng)影響材料顏色。

如：二氧化鈦與抗氧劑的酚羥基反應(yīng)使底色變黃；含鐵元素的珠光粉可能影響PVC材料的穩(wěn)定性。

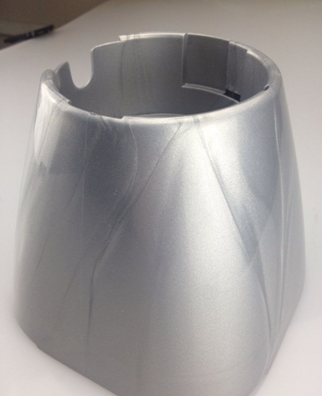

（2）流痕

含片狀珠光顏料的熔融塑料流在模腔內(nèi)流向突然發(fā)生變化時(shí)，導(dǎo)致片狀顏料在排列上發(fā)生

變化，破壞了片狀顏料在塑料流表面的平行排列。常常發(fā)生于澆口，厚薄壁轉(zhuǎn)換的地方。

（3）熔接痕

當(dāng)兩股或多股熔融塑料流匯合時(shí)，由于片狀顏料趨向于在塑料流表面平行排列，匯合后來(lái)不及轉(zhuǎn)向就凝固，導(dǎo)致我們只看到了顏料的邊緣部分。

（二）熔接痕以及改善方案

改善方案

1、從模具設(shè)計(jì)上改善

a.通過(guò)模流分析軟件，合理選擇澆口，使流痕和接合紋的發(fā)生地方位于產(chǎn)品背面或者不易用覺(jué)察的地方。比如有網(wǎng)格的產(chǎn)品，將接合紋發(fā)生有網(wǎng)格處。

b.將接合紋發(fā)生在可以剪去的部份，完成注塑后將此部分剪掉。

c.如果只用一個(gè)澆口能完成注射，就盡量不要設(shè)計(jì)成兩個(gè)澆口，如果產(chǎn)品需要多澆口的，可以考慮使用順序閥（熱流道）。

d.澆口的直徑要做到盡量大

案例

不恰當(dāng)?shù)臐部谠O(shè)計(jì)

合適的澆口設(shè)計(jì)

設(shè)計(jì)實(shí)例：

SUV車裙板：采用順序閥進(jìn)行注塑

2、注塑工藝建議

上圖因模具溫度較低，熔接線非常明顯；

經(jīng)過(guò)提升模具溫度，熔接線變得很不明顯。

a.相對(duì)高流速；

b.相對(duì)高的注射壓力；

c.中偏高的注塑溫度，過(guò)低或過(guò)高都不利于流痕和接合紋的解決。

（三）實(shí)現(xiàn)免噴涂改性塑料珠光效果的基本原則

a.樹(shù)脂選用透明或者半透明的

b.盡可能選擇透明性好的顏料與珠光粉混合

c.減少加工過(guò)程中對(duì)珠光片的破壞

d.珠光顏料充分分散且顏料片盡量平行于表面取向

e.選擇厚度大、粒徑大的顏料

關(guān)于免噴涂材料外觀有缺陷的解決方案的信息，如果你有相關(guān)材料的需求或者技術(shù)問(wèn)題，請(qǐng)撥打免費(fèi)電話：4008-118-928 與我們溝通交流，技術(shù)手機(jī)同微信：18621317168 誠(chéng)摯歡迎您的來(lái)電！

上一篇：新能源汽車極速擴(kuò)張給汽車PP改性塑料帶來(lái)哪些機(jī)遇？

下一篇：注塑成型的汽車制件表面下陷，怎么辦？

技術(shù)服務(wù)與產(chǎn)品應(yīng)用

新聞資訊

推薦產(chǎn)品

聯(lián)系我們

免噴涂材料外觀有缺陷的解決方案

免噴涂材料外觀有缺陷的解決方案

銷售：186-2131-7168微信二維碼
